Ny generation kabelkedja - twisterchain new - Robust, tyst, för höga laster

Högre laster och jämnare gång

Den nya generationens cirkelkedjor twisterchain new har en avsevärt förbättrad lugn gång och samtidigt högre stabilitet. twisterchain new är modulär på bredden, höjden och radien och därför mycket flexibelt användbar i applikationer med vridrörelser upp till 540° och ännu mer som kräver robusta lösningar.
  • Stabil, tyngre last möjlig
  • 25 % lägre vikt än den föregående twisterchain
  • Rotationshastigheter upp till 1 m/s och ännu mer
  • Rotations- och spiralrörelser upp till 540°
  • Högdynamisk och tyst gång (med ny ränna)
  • Kabelvänligt, slätt inre utrymme
  • Öppningsslåarna öppnas i innerradien
  • Framgångsrikt testade i igus® laboratorium med över 1 milj. cykler (03/2010)

Typiska industrigrenar och applikationer
  • Robotar, maskiner för materialhantering
  • Förpackningsmaskiner
  • Glasmaskiner
  • Allmän maskinbyggnad etc.

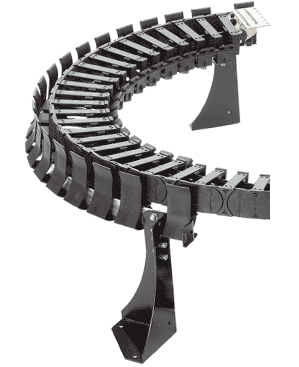

Bild twisterchain new för roterande rörelser upp till 540°, tvärslåar som öppnas i innerradien
Bild Den kabeloptimerade mittleden ökar stabiliteten i twisterchain new mångdubbelt. Samtidigt fungerar den som inre avdelning och delar in fyllnadsutrymmet i två kammare
Diagram Y = max. extralast [kg/m]
A = Nya generationen twisterchain new
B = Gamla versionen twisterchain Classic

100% mer extralast med den nya generationen igus® twisterchain new

Urvalskriterier

Information om dimensioneringen av twisterchain new.
twisterchain new urval

twisterchain new 3D-CAD

Skapa kompletta twisterchain new 3D-CAD modeller.
twisterchain 3D-CAD modeller

twisterchain new styrrännor

Ny generation twisterchain styrrännor - sänk monteringstiden och kostnadernana - öka livslängden!
twisterchain styrrännor

QuickRobot

Utrustningshjälp för vitt skilda robottyper. Förenklad beställning av kompletta system.
QuickRobot

Öppnas i innerradien

twisterband

Serie TC32

Innerhöjd hi: 112 mm
Innerbredder Bi: 50 - 600 mm
Böjningsradier R: 200 - 600 mm
Delning: 56 mm
kabelkedja, öppningsbar på båda sidorna
TC42

Serie TC42

Innerhöjd hi: 42 mm
Innerbredder Bi: 87,5 - 200 mm
Böjningsradier R: 100 - 250 mm
Delning: 67 mm
kabelkedja, öppningsbar på båda sidorna
TC56

Serie TC56

Innerhöjd hi: 56 mm
Innerbredder Bi: 125 - 200 mm
Böjningsradier R: 150 - 400 mm
Delning: 91 mm
kabelkedja, öppningsbar på båda sidorna

Nytt styrrännesystem - typ 01

Med den nya Twister-rännan kan det långvariga justeringsarbetet minimeras. Monteringstiden minskar från 6 timmar till 2 timmar. Genom att konstruktionen nästan helt består av plast kan livslängden och hastigheten för din anläggning ökas, och samtidigt ljudnivån reduceras avsevärt.
Cirkelrörelser t.o.m. 540° möjliga (med speciella påbyggnadsdelar)


UL94-V0 Klassificeringar på förfrågan



Nytt styrrännesystem - typ 01 tillgängligt
